废气处理工程管道布局与集气系统设计要点

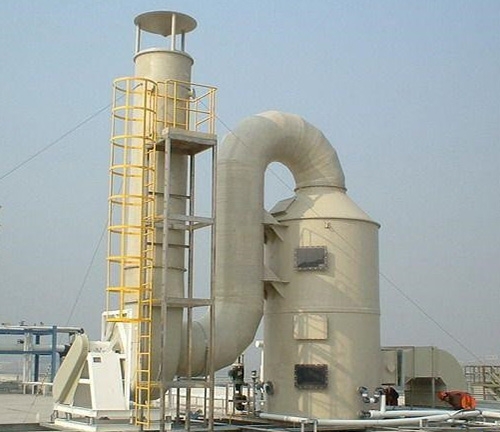

在整套工业废气处理工程中，净化设备、催化系统、吸附装置属于核心治理单元，而管道布局与集气系统则是决定废气收集效率、系统能耗、运行稳定性的前置基础。很多工厂废气治理不达标、设备吸力不足、局部废气外溢、风机超负荷耗电等问题，并非后端净化设备配置不足，而是前期集气罩设计不合理、管道走向布局混乱、管路阻力失衡导致。科学的集气与管道设计，能够收集无组织废气、降低管路风阻、平衡系统风量，为后续废气达标治理奠定关键基础。

一、废气集气系统核心设计原则

集气系统是废气收集的一道关口，设计核心目标为“就近收集、密闭控源、风量均衡、无外溢、无死角”。

1.集气罩结构与安装位置设计

集气罩需根据废气产生形式定制设计，针对固定式产污点位，优先采用密闭式集气罩，大限度缩小集气范围，减少无效新风吸入，提升废气浓度与收集效率；针对移动工位、开放式操作台，选用万向柔性集气罩，保证操作灵活度的同时，实现近距离捕集。安装高度需严格匹配污染源，烟尘、热气类废气因向上飘散特性，集气罩可设置在产源上方；常温挥发性废气需贴近污染源侧面布设，避免废气扩散后再收集，降低收集难度。

2.集气风量科学配比

集气风量并非越大越好，风量过大会吸入大量车间新风，增加后端设备处理负荷与运行能耗；风量过小则无法完全捕集废气，造成无组织排放。设计时需根据工位面积、废气挥发速度、扩散特性计算合理风速，保证集气罩口形成稳定负压区，有效锁住废气，杜绝车间异味、废气外溢问题。同时同一车间多工位集气，需统一风量配比，避免单路风量过大或过小引发的收集不均问题。

3.密闭性与防回流设计

集气管路接口、罩体拼接位置需做好密封处理，杜绝漏风泄压；支管位置可搭配风量调节风阀，实现单路工位风量独立调控。同时为防止设备停机时废气倒灌回流车间，关键管路需增设止回结构，保障系统启停稳定，避免废气反向扩散造成车间空气污染。

二、废气处理工程管道布局关键设计要点

管道布局直接决定整套废气系统的风阻系数、风量平衡与运行稳定性，不合理的管路设计会造成系统风压损耗过大、末端吸力不足、局部积尘积油等各类隐患。

1.管路走向：简洁顺畅，减少阻力损耗

管道整体遵循“短、直、顺”的设计原则，尽量缩短管路总长，减少弯头、变径、三通等阻力配件的使用。每一处弯头、变径都会产生局部风阻，累积过多会大幅降低有效风压，导致远端工位废气收集无力。针对转弯的位置，优先采用大弧度缓弯设计，替代直角弯头，有效降低风阻损耗，提升气流输送效率。

2.管径匹配：风速分级设计，杜绝积污堵塞

主管、支管、分支管需采用分级变径设计，依据风量大小匹配对应管径，控制合理管内风速。有机废气、轻挥发废气可适配适中风速；含油雾、颗粒物杂质的废气，需适当提升管道风速，防止污染物沉降堆积管道内部，长期积累造成管路堵塞、发霉异味、气流不畅等问题。同时全程避免管径忽大忽小，杜绝气流紊乱、涡流增压引发的风量失衡。

3.管路排布：对称均衡，实现风量平衡

多工位、多分支管路布局时，尽量采用对称式排布，保证各支路管路长度、阻力基本一致，避免出现近端吸力过大、远端吸力不足的分化问题。针对距离主机远近不同的支路，通过调节阀微调阻力，实现全车间各工位集气风量均匀统一，杜绝局部废气收集不全的情况。

4.坡度与排污设计，适配复杂废气工况

针对含水汽、油雾、粘稠颗粒物的废气管道，需设置合理管路坡度，并在管道低点增设排污口、清灰口，便于日常清理冷凝水、油污沉积物，防止管道堆积堵塞、腐蚀破损。同时管道拼接处做好防腐密封，适配酸碱、腐蚀性废气工况，延长管路使用寿命。

三、系统联动与调试优化要点

管道与集气系统施工完成后，需进行整体风量调试、阻力平衡测试。通过调节各支路风阀，校准每个工位的集气风速与负压值，确保全场废气收集均匀稳定；测试管路密封性，排查漏风、泄压点位并及时整改；根据实际运行工况微调风机参数，实现治理效果与节能运行的平衡。

四、总结

废气处理工程的核心达标关键，七分靠收集、三分靠治理。科学合理的集气系统设计、规范低阻的管道布局，能够从源头提升废气收集率、降低系统能耗、规避无组织排放问题。严格遵循集气控源、低阻布管、风量均衡、防堵防漏的设计要点，可大幅提升整套废气处理系统的运行稳定性，保障长期环保达标运行。
